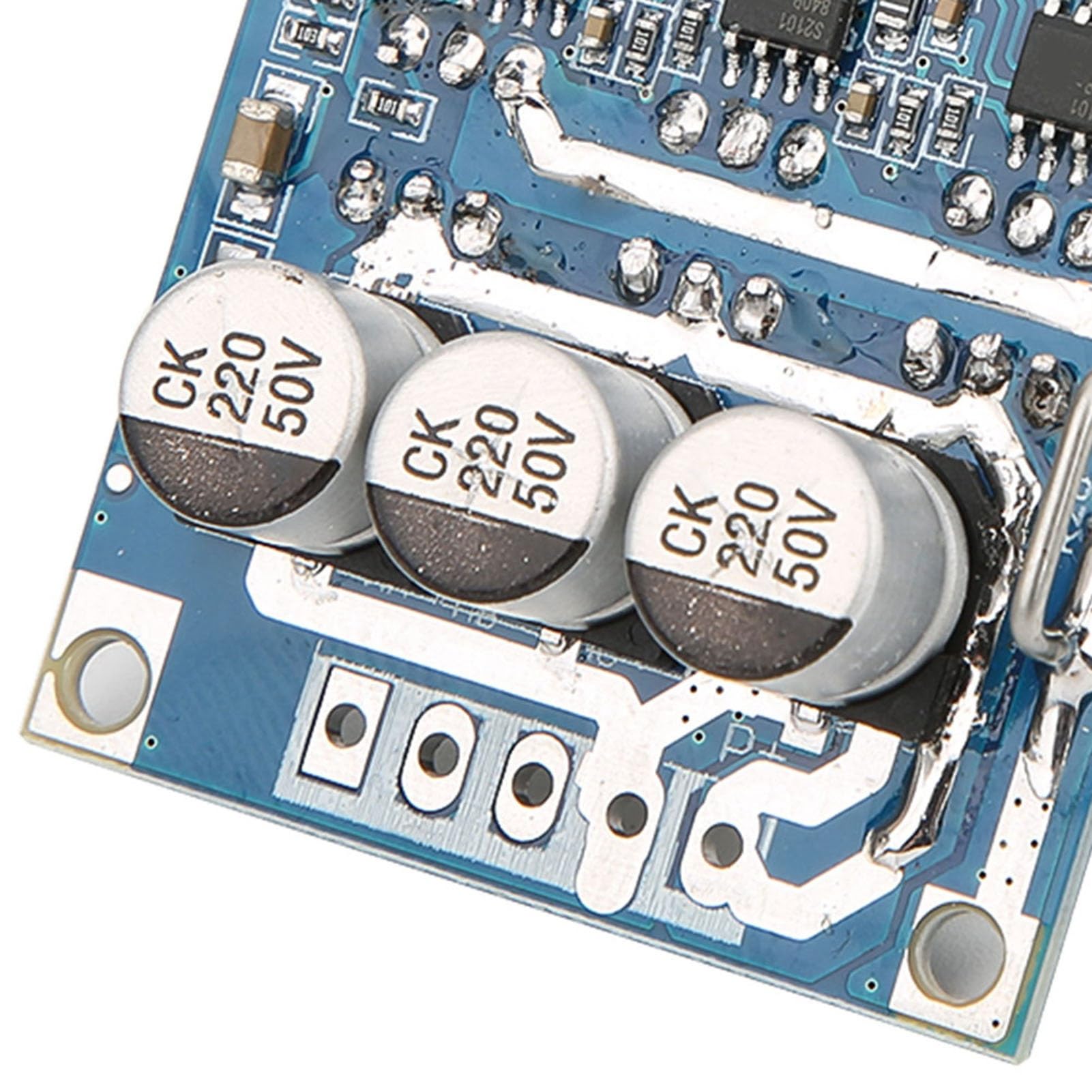

500W DC12V-36V Brushless Brushless Motor Driver Board,Hall Brushless Motor Board Motor Controller BLDC Controller Driver Board Controller Hall 15A

- Wyjście zacisku zasilania: VCC (zasilanie dodatnie); GND (ujemny); MC(fazy silnika W); MB(fazy silnika V); MA(faza silnika U). HALL dla terminali halla: 5V moc halla dodatnia; Sygnał Ha Halla; Hb Sygnał Halla; Sygnał Halla Hc; GND Hala ujemna.
- Wyjście zacisku zasilania: VCC (zasilanie dodatnie); GND (ujemny); MC(fazy silnika W); MB(fazy silnika V); MA(faza silnika U). HALL dla terminali halla: 5V moc halla dodatnia; Sygnał Ha Halla; Hb Sygnał Halla; Sygnał Halla Hc; GND Hala ujemna.
- Zestaw dla strony kontrolnej: uziemienie zacisku sterującego GND; VR koniec regulatora 0-5 V (odpowiadający 10% prędkości silnika-100%); Sterowanie cofaniem ZF (podłączony do 5 V lub uziemienia może ładować kierunek obrotów silnika); Wyjście impulsowe obrotomierza M (w zależności od liczby biegunów silnika odpowiadającej liczbie impulsów na obrót liczby wyjściowej); EL włącz terminal kontrolny (podłączony do 5V ot pracującego na ziemi, a następnie 5V, uziemienie zatrzymuje silnik); Zacisk kontro
- Wejścia sygnału Halla dla Halla: Pokazano schemat połączeń, jeden odpowiadający HA, HB, HC i na silniku, zasilanie 5 V podłączone do silnika hal sygnalizuje dodatni, zasilanie GND ujemny sygnał do hali silnika.

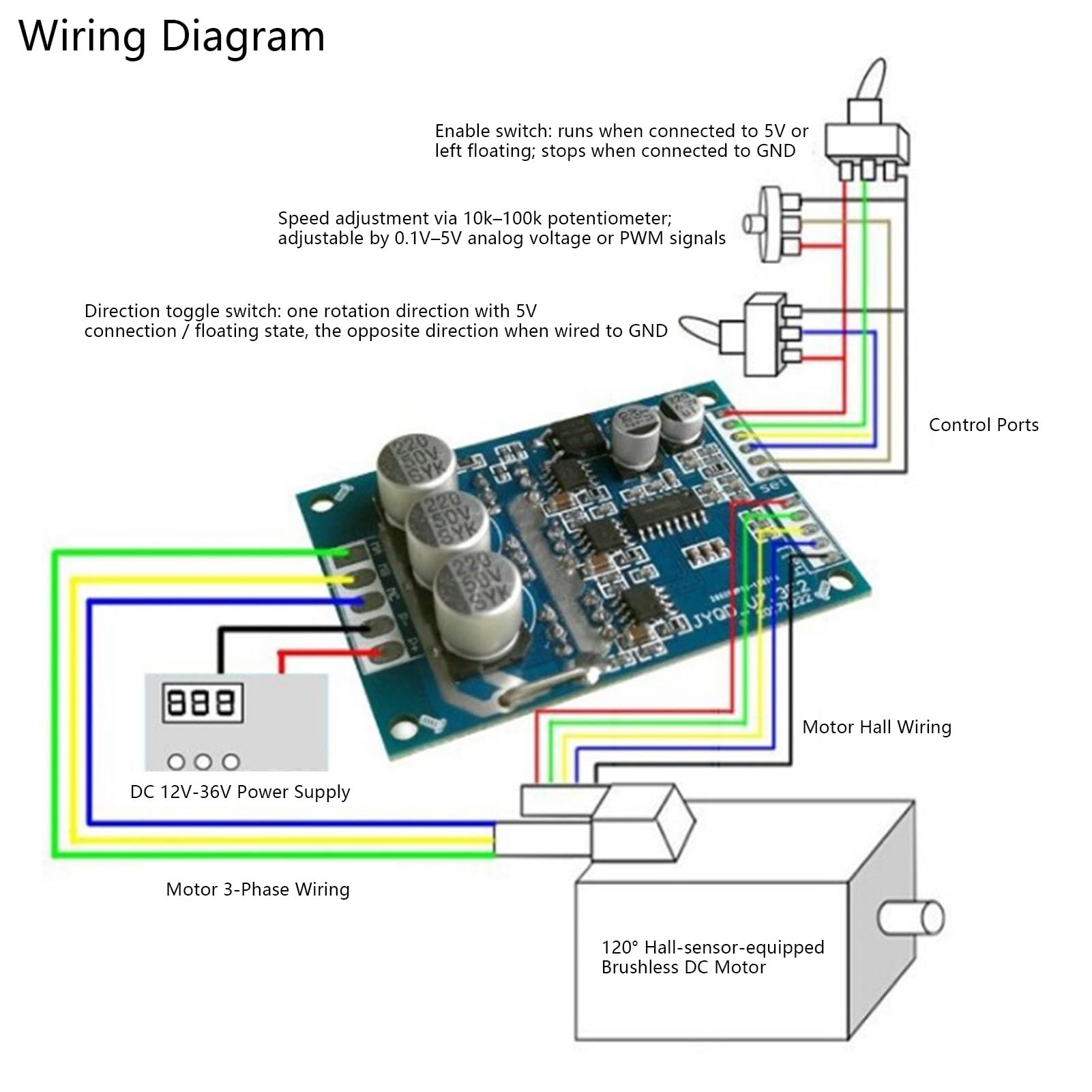

- Metody okablowania elektrycznego: Bezszczotkowy silnik prądu stałego dla trzech linii, odpowiadający MA/U, MB/V, MC/W; Ze względu na różnych producentów silników, aby kolejność linii hali niekoniecznie była zgodna z linią na tablicy, aby pasowała do sekwencji, należy ją dostosować, prosimy rodziców, którzy zwracają uwagę! Jeśli sekwencja linii jest nieprawidłowa, nie uruchamia się prawidłowo, nie uruchamia prądu lub nie uruchamia innych zjawisk, zmuszona do użycia płyta napędowa spali się!!!
